本特利Bently 3500/42M位移/速度加速度監測器技術規格和訂貨信息:
概述：3500/42M位移/速度加速度監測器是一個4通道監測器，它可以接受來自位移、速度、加速度傳感器的信號，通過對這些信號的處理它可以完成各種不同的振動和位置測量，并將處理的信號與用戶編程的報警值進行比較。3500/42M的每個通道均可以使用3500框架組態軟件進行編程， 完成下列各種功能：
*徑向振動
*軸向位移
*差脹
*偏心
* REBAM
*加速度
*速度
*軸絕對振動
*圓形可接受區
注:   監測器通道成對編程，可以同時完成最多以上兩個功能。通道1和2可以完成一個功能，而通道3和4完成另一個(或相同的)功能。
3500/42M監測器的主要目的是提供：
1) 借助于當前的機械振動和已組態的報警設定值，二者進行連續比較，可以驅動報警，從而實現機械保護。
2)  為操作人員和維護人員提供基本的機器信息。
每個通道根據組態通常將它的輸入信號處理為各種不同的參數，稱為“靜態值”。報警設定點可以針對每個激活的靜態值進行組態，危險設定值可以針對任意兩個激活的靜態值進行組態。
技術規格
輸入
信號: 接受1到4個位移、速度或加速度傳感器信號。
輸入阻抗
標準I/O: 10千歐。(位移和加速度輸入)。
三重冗余（TMR） I/O: 三個總線型TMR I/O通道并聯到一個傳感器上的有效阻抗為50千歐。
功率:
正常消耗為7.7瓦。
靈敏度:
徑向振動: 3.94mV/μm (100mV/mil) 或7.87mV/μm (200mV/mil)。
軸位移: 3.94mV/μm (100mV/mil) 或 7.87mV/μm (200mV/mil)。
偏心: 3.94mV/μm (100mV/mil) 或 7.87mV/μm (200mV/mil)。
差脹: 0.394mV/μm (10mV/mil) 或 0.787mV/μm (20mV/mil)。
REBAM: 40mV/μm (1000mV/mil) 或 80mV/μm (2000mV/mil)。
雙加速度: 10mV/(m/s2) (100mV/g)。
雙速度: 20mV/(mm/s)pk (500mV/(in/s)pk) 或5.8mV/(mm/s)pk(145mV/(in/s)pk) 或4mV/(mm/s)pk(100mV/(in/s)pk)。
軸絕對振動，徑向振動: 3.94mV/μm (100mV/mil) 或 7.87mV/μm (200mV/mil)。
軸絕對振動，通頻值: 3.94mV/μm (100mV/mil) 或 7.87mV/μm (200mV/mil)。
軸絕對振動，速度: 20mV/(mm/s)pk(500mV/(in/s)pk) 或5.8mV/(mm/s)pk(145mV/(in/s)pk) 或4mV/(mm/s)pk(100mV/(in/s)pk)。
圓形可接受區: 參見徑向振動。
輸出
前面板發光二極管（LED）
OK LED: 指示3500/42M運行正常。
TX/RX LED: 指示3500/42M正與3500框架中的其它模塊進行通訊。
旁路 LED: 指示3500/42M處于旁路模式。
傳感器緩沖輸出: 在監測器的前面板，對于每一通道均有一同軸接頭每一接頭均有短路保護。
輸出阻抗: 550Ω。
傳感器電源: -24Vdc。
記錄儀: +4到+20mA，其值正比與監測器的滿量程。每一通道均有自已單獨的記錄儀輸出值，記錄儀輸出短路將不影響監測器運行。
電壓容抗(電流輸出): 在負載范圍，0到+12Vdc，負載阻抗為0到600歐姆。
分辨率: 0.3662μA每比特，在室溫下誤差為：±0.25%，在整個溫度范圍內誤差為：±0.7%。刷新速率100ms或更快。
軸絕對振動緩沖輸出: 軸絕對振動I/O模塊對于每個通道組有一個輸出，每個輸出均有短路保護。
軸絕對振動輸出阻抗: 300Ω。
信號處理 ：指定在+25℃(+77)的情況下。
徑向振動
頻率響應
通頻濾波: 由用戶編程，4Hz到4000Hz或1Hz到600Hz。
間隙濾波: 在0.09Hz時，-3dB。
非1X濾波: 60cpm到轉速的15.8倍。常數Q帶阻濾波，在阻帶中最小衰減為-34.9dB。
Smax: 轉速的0.125倍到15.8倍。
1X&2X矢量濾波: 常數Q濾波器。在阻帶中，最小衰減為-57.7dB 。
Note:  1X & 2X 矢量、非1X和Smax參數在機器轉速從60cpm到60,000cpm的范圍內是有效的。
精度 通頻和間隙: 一般在滿量程的±0.33%之內，最大是±1%。
1X & 2X: 一般在滿量的±0.33%之內，最大是±1%。
Smax: 最大為±5%之內。
非1X: 在機器轉速低于30,000cpm時為±3%，在機器轉速高于30,000cpm時為±8.5%。
軸位移和差脹 頻率響應
通頻濾波: 在1.2Hz處，-3dB。
間隙濾波: 在0.41Hz處，-3dB。
精度: 通常在滿量程的±0.33%之內，最大為±1%。
偏心頻率響應
通頻濾波: 在15.6Hz處，-3dB。
間隙濾波: 在0.41Hz處，-3dB。
精度: 通常在滿量程的±0.33%之內，最大為±1%。
物理特性
監測器模塊(主板)尺寸(高×寬×深): 241.3mm x 24.4mm x 241.8mm (9.50in x 0.96in x 9.52in)。
重量: 0.91kg (2.0lbs.)。
I/O模塊(無安全柵尺寸(高×寬×深)： 241.3mm x 24.4mm x 99.1mm (9.50in x 0.96in x 3.90in)。
重量: 0.20kg (0.44lbs.)。
I/O模塊(帶安全柵) 尺寸(高×寬×深)： 241.3mm x 24.4mm x 163.1mm (9.50in x 0.96in x 6.42in)。
框架空間要求
監測器模塊: 占用一個全高前面板槽位。
I/O模塊: 占用一個全高后面板槽位。
訂貨注意事項 綜述
3500/42M模塊需要如下(或更高的)韌件和軟件版本。
 3500/01軟件一版本2.50
 3500/02軟件一版本2.20
外部端子塊不能與內部端子I/O模塊一起使用。當訂購帶外部端子I/O模塊時，外部端子部件和電纜需分別訂購。
總線型的外部端子塊只能與三重冗余(TMR)I/O模塊一起使用。
內部安全柵I/O模塊 ：如果選中內部安全柵選項，則應參考3500內部安
全柵產品說明書 (件號141495-01)。
軸絕對振動 ：軸絕對振動通道類型需要如下(或更高的)韌件和軟件版本：
 3500/42M模塊韌件—版本B
 3500/01軟件一版本2.61
 DM2000軟件一版本3.10
要求安裝M版本的3500位移/速度加速度監測器。
 3500/03軟件一版本1.21
REBAM ：REBAM通道類型需要如下(或更高的)韌件和軟件版本:
3500/42M 模塊韌件—版本2.1
3500/01 軟件—版本3.30
3500/02 軟件—版本 2.40
3500/03 軟件—版本 1.40
DM2000 軟件—版本 3.40
要求安裝M版本的3500位移監測器。
加速度II ：加速度 II通道類型需要如下(或更高的)韌件和軟件版本::
3500/42M 模塊韌件—版本2.10
3500/01 軟件—版本 3.20
DM2000 軟件—版本 3.30
要求安裝M版本的3500位移監測器。
速度 II 參見加速度 II。
圓形可接受區 參見加速度II。

訂貨信息：
位移/速度加速度監測器
3500/42-AXX-BXX
選項描述
A: I/O 模塊類型
01 帶內部端子的位移/速度加速度I/O模塊
02 帶外部端子的位移/速度加速度I/O模塊
03 帶外部端子的三重冗余(TMR)I/O模塊
04 帶內部安全柵(4×位移/加速度通道)和內部端子的I/O模塊
05 帶內部安全柵(2×位移/加速度+2×速度計通道)和內部端子的I/O模塊
06 帶內部安全柵(4×速度計通道)和內部端子的I/O模塊
07 帶內部端子的軸絕對振動I/O模塊
08 帶外部端子的軸絕對振動I/O模塊
09 帶內部端子的位移/速度計I/O模塊
10 帶外部端子的位移/速度計I/O模塊
B: 批準機構選項
00 無
01 CSA/NRTL/C

外部端子塊：
125808-02 位移/速度加速度外部端子塊(歐式接頭)。
128015-02 位移/速度加速度外部端子塊(端子帶接頭)。
132242-01 位移/速度加速度總線型三重冗余外部端子塊(歐式接頭)。
132234-01 位移/速度加速度總線型三重冗余外部端子塊(端子帶接頭)。
128702-01 記錄儀外部端子塊(歐式接頭)
128710-01 記錄儀外部端子塊(端子帶接頭)
140993-01 軸絕對振動外部端子塊(歐式接頭)
141001-01 軸絕對振動外部端子塊(端子帶接頭)
125808-08 位移/速度計外部端子塊(歐式接頭)
128015-08 位移/速度計外部端子塊(端子帶接頭)

電纜 3500傳感器(XDCR)信號到外部端子(ET)塊電纜
129525 -AXXXX-BXX選項說明
A:  電纜長度
00 05  5英尺(1.5米)
00 07  7英尺(2.1米)
00 10  10英尺(3米)
00 25  25英尺(7.5米)
00 50  50英尺(15米)
01 00  100英尺(30.5米)
B:  組裝說明
01 不組裝
02 組裝

3500記錄儀輸出到外部端子(ET)塊電纜
129529-AXXXX-BXX選項說明
A:  電纜長度
00 05   5英尺(1.5米)
00 07   7英尺(2.1米)
00 10   10英尺(3米)
00 25   25英尺(7.5米)
00 50   50英尺(15米)
01 00   100英尺(30.5米)
B: 組裝說明
01 不組裝
02 組裝

備件：
140734-02 3500/42M位移/速度加速度監測器。
146449-02 3500/42M位移/速度加速度監測器。
128229-01 位移/速度加速度I/O模塊，帶內部端子。
128240-01 位移/速度加速度I/O模塊，帶外部端子。
126632-01 三重冗余I/O模塊，帶外部端子。
00530843 位移/速度加速度I/O模塊四針接頭分流器。
143489-01 3500/42M監測器手冊。
135489-01 帶內部安全柵的I/O模塊(內部端子)(4x位移/加速度)。
135489-02 帶內部安全柵I/O模塊(內部端子)(2x位移/加速度+2x速度計)。
135489-03 帶內部安全柵I/O模塊(內部端子)(4x速度計)。
138708-01 帶內部端子的軸絕對振動I/O模塊。
138700-01 帶外部端子的軸絕對振動I/O模塊。
00517018 3500/42M軸絕對振動I/O模塊八針接頭分流器。
140471-01 帶內部端子的位移/速度計I/O模塊。
140482-01 帶外部端子的位移/速度計I/O模塊。
00561941 3500/42M位移/速度計I/O模塊十針接頭分流器
00580434 內部端子I/O模塊總接頭，歐式，8針。在128229-01和138708-01 I/O模塊上使用。
00580432 內部端子I/O模塊總接頭，歐式，10針。在128229-01和138708-01 I/O模塊上使用。
00502133 內部端子I/O模塊總接頭，歐式，12針。

美國Bently本特利監測模塊型號：
Bently 3500/42-01-00
Bently 3500/42-01-00
Bently 3500/42-01-01
Bently 3500/42-02-00
Bently 3500/42-03-00
Bently 3500/42-04-00
Bently 3500/42-07-00
Bently 3500/42-07-01
Bently 3500/42-09-00
Bently 3500/32-01-01
Bently 3500/42-04-00
Bently 3500/42-04-00
Bently 3500/42-01-00
Bently 3500/42-01-00
Bently 3500/42-01-01
Bently 3500/42-02-00
Bently 3500/42-03-00
Bently 3500/42-04-00
Bently 3500/42-07-00
Bently 3500/42-07-01
Bently 3500/42-09-00
Bently 3500/32-01-01
Bently 3500/33-01-00
Bently 3500/33-01-01
Bently 3500/34-01-00
Bently 3500/40-01-00
Bently 3500/40M-03-00
Bently 3500/42-01-00
Bently 3500/42-01-00
Bently 3500/42-01-01
Bently 3500/42-02-00
Bently 3500/42-03-00
Bently 3500/42-04-00
Bently 3500/42-07-00
Bently 3500/42-07-01
Bently 3500/42-09-00
Bently 3500/32-01-01
Bently 3500/33-01-00
Bently 3500/33-01-01
Bently 3500/34-01-00
Bently 3500/40-01-00
Bently 3500/40M-03-00
Bently 3500/05-02-04-00-00-00
Bently 3500/20-01-02-00
Bently 3500/15-02-02-00
Bently 3500/22-01-01-00
Bently 3500/22-02-01-00
Bently 3500/25-01-01-00
Bently 3500/25-01-02-00
Bently 3500/25-01-03-00
Bently 3500/25-02-01
Bently 3500/25-02-01-00
Bently 3500/32-01-00
Bently 3500/32-01-01
Bently 3500/32-01-00
Bently 3500/42-01-00
Bently 3500/42-01-00
Bently 3500/42-01-01
Bently 3500/42-02-00
Bently 3500/42-03-00
Bently 3500/42-04-00
Bently 3500/42-07-00
Bently 3500/42-07-01
Bently 3500/42-09-00
Bently 3500/20-01-02-01
Bently 3500/50-01-01-00
Bently 3500/25-01-01-01
Bently 3500/32-01-01
Bently 3500/92-04-01-01

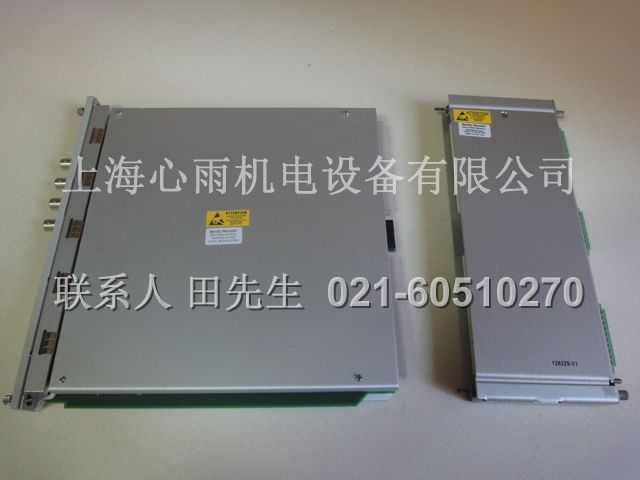

Bently 3500/42m 140734-02位移/速度加速度監測器+ 128229-01 位移/速度加速度I/O模塊，帶內部端子。
